Alterar todos os piques de uma vez no CAD Molde.me

Com a ferramenta Marcar Pique você pode alterar todos os piques de um molde de uma só vez. Diferente de editar pique por pique, aqui você define um formato, tipo, largura e altura, e o sistema reaplica esse padrão em todos os piques de contorno, além de ajustar os piques internos, com um único clique. É a forma mais rápida de padronizar as marcações de um painel.

Como reaplicar o formato em todos os piques

1. Selecione o molde (painel) que contém os piques.
2. Na barra de ferramentas à esquerda, ative a ferramenta Marcar Pique.
3. No painel Piques, à direita, em Ícone Contorno, escolha o tipo de pique desejado (ex.: Seta, T, Pique contínuo).
4. Defina a Largura e a Altura, em mm, do pique.
5. Em Ícone Interno, escolha o formato dos piques internos (ex.: Ponto ou Cruz). Ao escolher Cruz, defina também o Tamanho, em mm.
6. Clique em Reaplicar em todos os piques.
7. O sistema exibe Formatos reaplicados em todos os piques com sucesso e altera todos os piques do molde de uma vez.

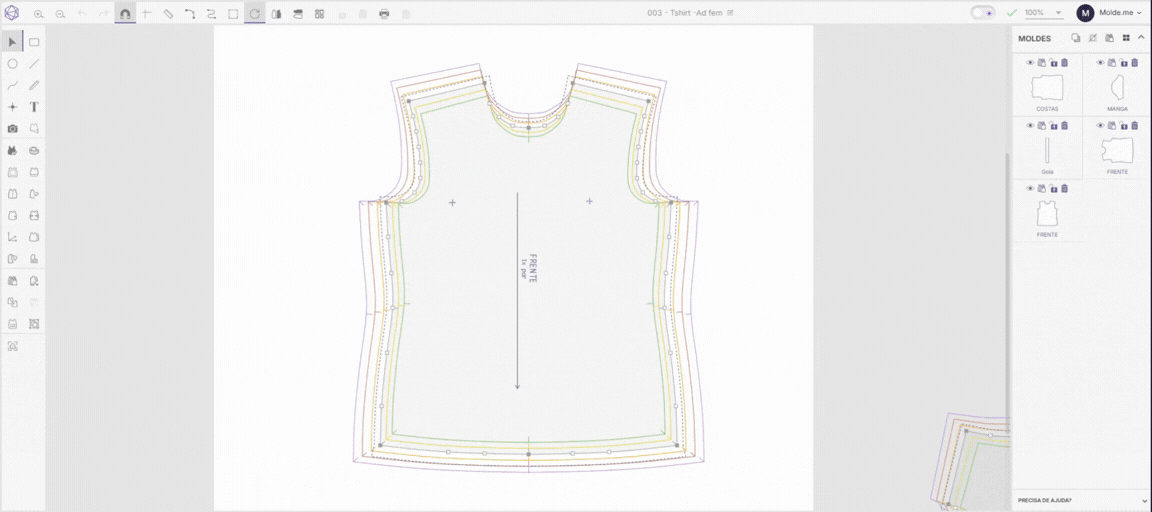

Passo a passo.

O que a ferramenta altera

• Todos os piques de contorno passam a ter o tipo, a largura e a altura definidos em Ícone Contorno.
• Os piques internos passam a ter o formato definido em Ícone Interno (por exemplo, um pique interno em cruz passa a ser ponto).

O que a ferramenta não altera

• Pique-texto e pique-tamanho.
• Escritas internas.

Quando usar essa funcionalidade

• Padronizar rapidamente todos os piques de um molde em um único formato.
• Trocar o tipo ou a medida dos piques de contorno sem editar um a um.
• Corrigir de uma vez piques criados com formatos variados.
